Máy cuộn dây polyester PET tự động với hệ thống palletizing không người lái

Máy cuộn dây polyester PET tự động với hệ thống palletizing không người lái

CQA800F phù hợp với một trong sáu, một trong tám dây chuyền sản xuất dây đai PET với việc sử dụng cánh tay robot.

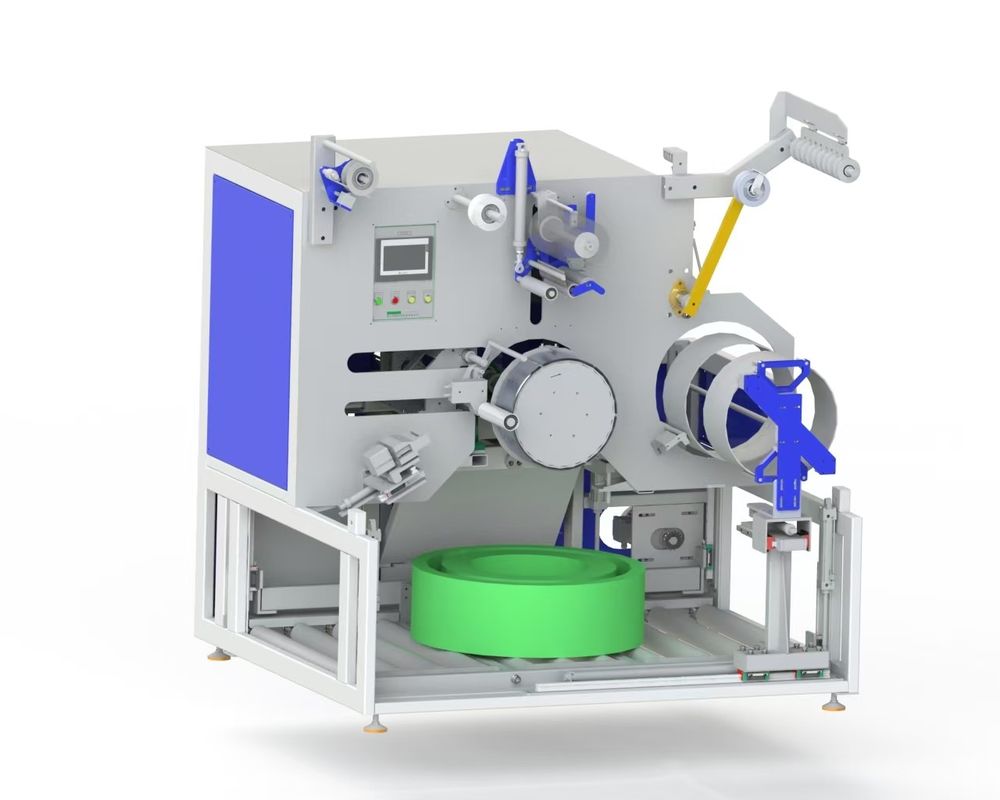

Máy cuộn dây đai của CQA800F được sử dụng để cuộn dây đai song song trực tiếp từ máy ép.

Các hệ thống hoạt động độc lập một khi vật liệu đã được áp dụng bằng tay. Chúng có thể được tích hợp vào nhà máy sản xuất toàn bộ hoàn toàn tự động.

Với chiều rộng 9 ~ 32mm tùy thuộc vào cấu hình.

Một khi một gói cuộn đã đạt được chu vi mong muốn,Nó được bọc bằng phim bởi bộ lăn tích hợp và được lăn bởi hệ thống vận chuyển tích hợp từ bộ lăn xuống máy vận chuyển cuộn bên dướiMột ống cuộn mới được cung cấp từ tạp chí cùng một lúc và gói tiếp theo được cuộn hoàn toàn tự động.

Máy được phát triển để hoạt động liên tục. Thiết kế nhỏ gọn cho phép sử dụng ngay cả trong không gian kín.

Thực tế và lợi thế

máy cuộn dây PET hoàn toàn tự động cho dây đai từ9với kích thước 32 mm, với đường kính bao bì bên ngoài là 820 mm

hệ thống vận chuyển cho vận chuyển gói hàng tự động

Thiết bị bọc phim để bọc gói tự động

đầu cuối đầu vào trung tâm với quản lý công thức

Lôi hoàn toàn tự động có thể đạt được với hoặc không có lõi giấy

Thiết bị cơ bản

Nữ vũ côngđiều khiển để điều khiển một căng dây đai liên tục và tốc độ cuộn dây, Động cơ servo kép

Đặt chính xác, được điều khiển điện tử 2 hoặc 3 điểm với độ cong dây đai tối thiểu của dây đai

Máy phun lamella khí nén để thay đổi dây cuộn nhanh

Tạp chí tay áo

Tiền gửi Bobbin

Máy phân phối phim tự động

Hai chế độ đo: trọng lượng và mét

Cấu hình chính mặc định

1)Động cơ: Wuxi Xinjie động cơ chính 1.5KW, tỷ lệ tốc độ: 1:8, động cơ servo,

Động cơ Wuxi Xinjie Traverse: Động cơ phụ trợ 400W

2)PLC: Wuxi Xinjie Màn hình cảm ứng: Wuxi Xinjie Máy tiếp xúc: Schneider

3) Các thành phần khí nén: van điện và máy đo áp suất: Đài Loan Yadeke, xi lanh: Donghao Pneumatic (Wenzhou)

4)Cảm biến và ánh sáng gần / tắt: Hàn Quốc Alto Nicks

Chương trình pha lê:

A: dây đai Đang quá liều600MM, chiều cao 150MM, trọng lượng 20KG, 1 lớp của 4, được tách bởi tấm cardboard, lên đến 12 lớp.

B:Thắt lưng800mm, cao 190mm, nặng 75kg, 1 lớp 2 lớp, giấy tách ra, lên đến 7 lớp.

Mô hình cánh tay robot: JZJ160A-270

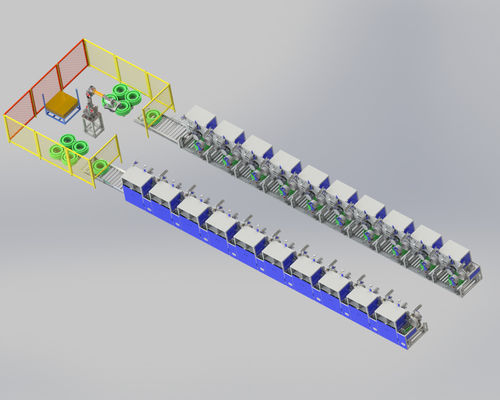

Tốc độ: 40 giâymỗicuộn, một hệ thống palletizing tự động có thể phù hợp đến 2các bộ1 trong 8 Dây đai PETdây chuyền sản xuấts.

Kích thước nền tảng ván: chiều dài 1240mm x chiều rộng 1240mm x chiều cao 1500mm

Kích thước dây chuyền vận chuyển vị trí: chiều dài 3220mm x chiều rộng 1170mm x chiều cao 680mm

Cơ sở cánh tay robot: chiều dài 700mm x chiều rộng 700mm x chiều cao 1000mm

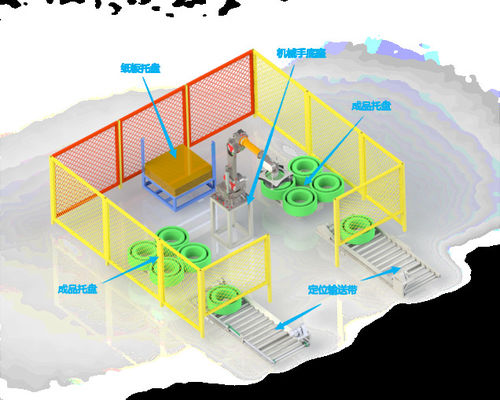

Sau khi sản phẩm hoàn thành đến vị trí của băng chuyền, cánh tay robot nắm lấy sản phẩm hoàn thành lên pallet cho đến khi một lớp đầy.Bàn tay robot sau đó nhặt palet sản phẩm hoàn chỉnh bằng giấy từ palet giấy và lặp lại hành động cho đến khi palet sản phẩm hoàn chỉnh được xếp chồng lên nhau.
