Máy cuộn dây đai PET với hệ thống sản xuất nhựa tự động

Máy quấn đai PET với hệ thống xếp pallet tự động

CQA800F phù hợp với một trong sáu, một trong tám dây chuyền sản xuất đai PET với việc sử dụng cánh tay robot.

Thiết bị cơ bản

1. Con lănĐiều khiển để kiểm soát độ căng đai và tốc độ quấn không đổi, Động cơ servo kép
2. Đặt chính xác, điều khiển điện tử 2 hoặc 3 điểm với độ uốn đai tối thiểu
3. Trục gá trải lamella khí nén để thay đổi ống chỉ nhanh chóng
4. Tạp chí ống lót
5. Gửi ống chỉ
6. Bộ phân phối màng tự động
7. Hai chế độ đo: trọng lượng và mét

Sự thật và ưu điểm

1. Máy quấn đai PET hoàn toàn tự động cho đai từ9 đến 32 mm, với đường kính gói bên ngoài là 820 mm
2. Hệ thống băng tải để vận chuyển gói hàng tự động
3. Thiết bị bọc màng để bọc gói hàng tự động
4. Thiết bị đầu cuối đầu vào trung tâm với quản lý công thức
5. Có thể đạt được việc quấn hoàn toàn tự động có hoặc không có lõi giấy

Chi tiết kỹ thuật

Tóm tắt

  Máy quấn đai của CQA800F được sử dụng để quấn đai song song trực tiếp từ máy đùn.

  Các hệ thống hoạt động độc lập sau khi vật liệu được áp dụng thủ công. Chúng có thể được tích hợp vào nhà máy sản xuất tổng thể tự động hoàn toàn. Chúng quấn đai pet với chiều rộng 9~32mm tùy thuộc vào cấu hình.

  Khi một gói quấn đạt đến chu vi mong muốn, nó được bọc bằng màng bởi máy quấn tích hợp và được lật bởi hệ thống vận chuyển tích hợp từ máy quấn xuống băng tải con lăn bên dưới. Một ống quấn mới được cấp từ tạp chí cùng một lúc và gói tiếp theo được quấn hoàn toàn tự động.

  Các máy được phát triển để hoạt động liên tục. Thiết kế nhỏ gọn cho phép sử dụng ngay cả trong không gian hạn chế.

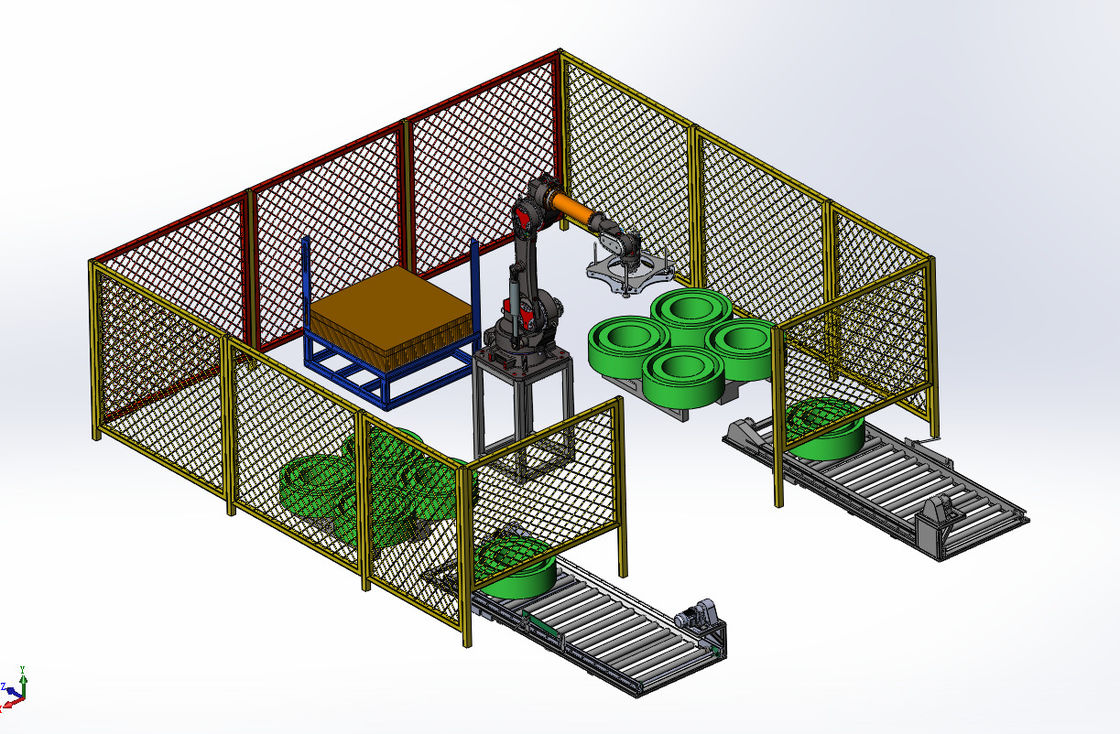

Chương trình xếp pallet:

A: Đai OD 600MM, chiều cao 150MM, trọng lượng 20KG, 1 lớp 4, phân tách bằng bìa cứng, lên đến 12 lớp.

B:ĐaiOD 800MM, chiều cao 190MM, trọng lượng 75KG, 1 lớp 2, phân tách bằng bìa cứng, lên đến 7 lớp.

Mô hình cánh tay robot: JZJ160A-270

Tốc độ: 40 giâymỗicuộn, một hệ thống xếp pallet tự động có thể phù hợp với tối đa 2bộmột trong 8 đai PETdây chuyền.Kích thước nền bìa cứng: chiều dài 1240mm x chiều rộng 1240mm x chiều cao 1500mm

Kích thước băng tải định vị: chiều dài 3220mm x chiều rộng 1170mm x chiều cao 680mm

Đế cánh tay robot: chiều dài 700mm x chiều rộng 700mm x chiều cao 1000mm

Sau khi sản phẩm hoàn thiện đến vị trí định vị của băng tải, cánh tay robot lấy sản phẩm hoàn thiện lên pallet cho đến khi một lớp đầy. Sau đó, cánh tay robot nhặt pallet sản phẩm hoàn thiện bằng bìa cứng từ pallet bìa cứng và lặp lại hành động cho đến khi pallet sản phẩm hoàn thiện được xếp chồng lên nhau.
