Máy cuộn dây đai PET tự động với Hệ thống sản xuất nhựa tự động

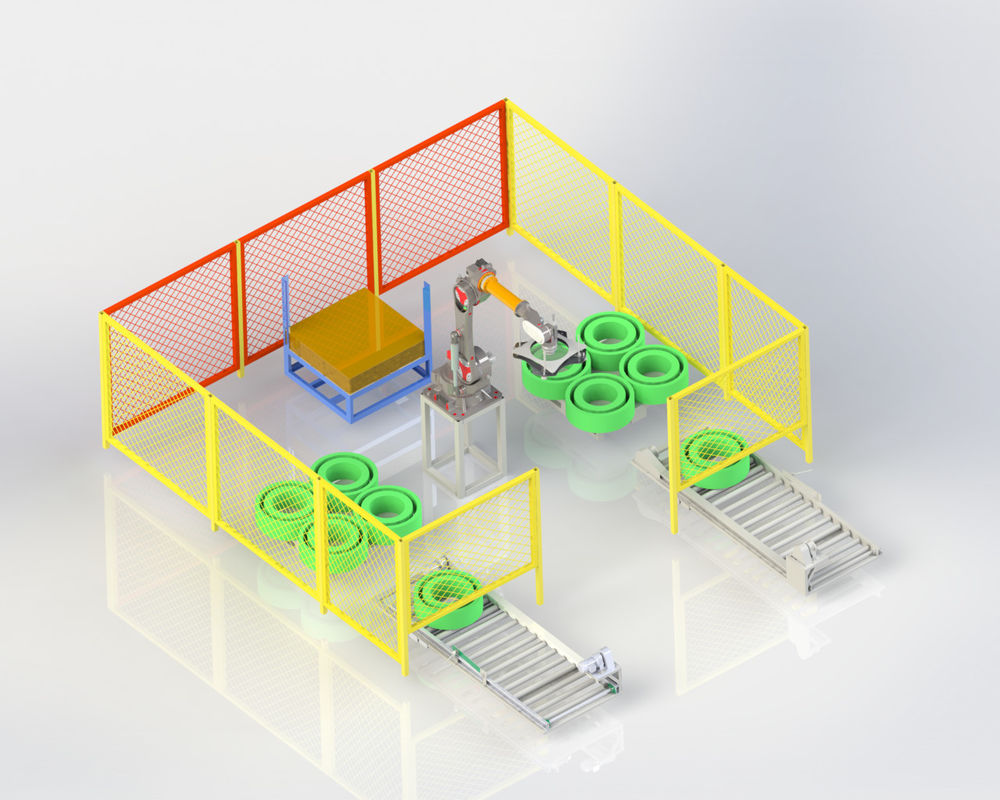

Máy quấn đai PET tự động với hệ thống xếp pallet tự động

Chương trình xếp pallet:

A: Đai OD 600MM, cao 150MM, nặng 20KG, 1 lớp 4, phân cách bằng bìa cứng, tối đa 12 lớp.

B: Đai O.D. 800MM, cao 190MM, nặng 75KG, 1 lớp 2, phân cách bằng bìa cứng, tối đa 7 lớp.

Mô hình cánh tay robot: JZJ160A-270

Tốc độ: 40 giâymỗicuộn, một hệ thống xếp pallet tự động có thể phù hợp với tối đa 2bộmột ra 8 đai PETdây chuyền sản xuấts.

Kích thước nền bìa cứng: dài 1240mm x rộng 1240mm x cao 1500mm

Kích thước băng tải định vị: dài 3220mm x rộng 1170mm x cao 680mm

Đế cánh tay robot: dài 700mm x rộng 700mm x cao 1000mm

Sau khi thành phẩm đến vị trí định vị của băng tải, cánh tay robot gắp thành phẩm lên pallet cho đến khi đầy một lớp. Sau đó, cánh tay robot lấy pallet thành phẩm bìa cứng từ pallet bìa cứng và lặp lại hành động cho đến khi pallet thành phẩm được xếp chồng lên nhau.

CQA800F phù hợp với dây chuyền sản xuất đai PET một ra sáu, một ra tám với việc sử dụng cánh tay robot.

Thiết bị cơ bản

1. Dancerđiều khiển để kiểm soát độ căng đai và tốc độ quấn không đổi, Động cơ servo kép
2. Đặt điểm chính xác, điều khiển điện tử 2 hoặc 3 điểm với độ uốn đai tối thiểu
3. Trục gá trải lamella khí nén để thay ống chỉ nhanh chóng
4. Tạp chí ống lót
5. Gửi ống chỉ
6. Thiết bị phân phối màng tự động
7. Hai chế độ đo: trọng lượng và mét

Sự kiện và ưu điểm

1. Máy quấn đai PET hoàn toàn tự động cho đai từ9đến 32 mm, với đường kính bao ngoài là 820 mm
2. Hệ thống băng tải để vận chuyển bao bì tự động
3. Thiết bị bọc màng để bọc bao bì tự động
4. Thiết bị đầu cuối đầu vào trung tâm với quản lý công thức
5. Có thể đạt được việc quấn hoàn toàn tự động có hoặc không có lõi giấy

Chi tiết kỹ thuật

Máy quấn đai của CQA800F được sử dụng để quấn đai song song trực tiếp từ máy đùn.

Các hệ thống hoạt động độc lập sau khi vật liệu đã được áp dụng thủ công. Chúng có thể được tích hợp vào nhà máy sản xuất tổng thể hoàn toàn tự động. Chúng quấn đai pet with chiều rộng 9~32mm tùy thuộc vào cấu hình.

Khi một gói quấn đạt đến chu vi mong muốn, nó được bọc bằng màng bởi máy quấn tích hợp và được lật bởi hệ thống vận chuyển tích hợp từ máy quấn xuống băng tải con lăn bên dưới. Một ống quấn mới được nạp từ tạp chí cùng một lúc và gói tiếp theo được quấn hoàn toàn tự động.

Các máy được phát triển để hoạt động liên tục. Thiết kế nhỏ gọn cho phép sử dụng ngay cả trong không gian hạn chế.
