9mm~32mm MAX80KG PET STRAP dây chuyền tự động

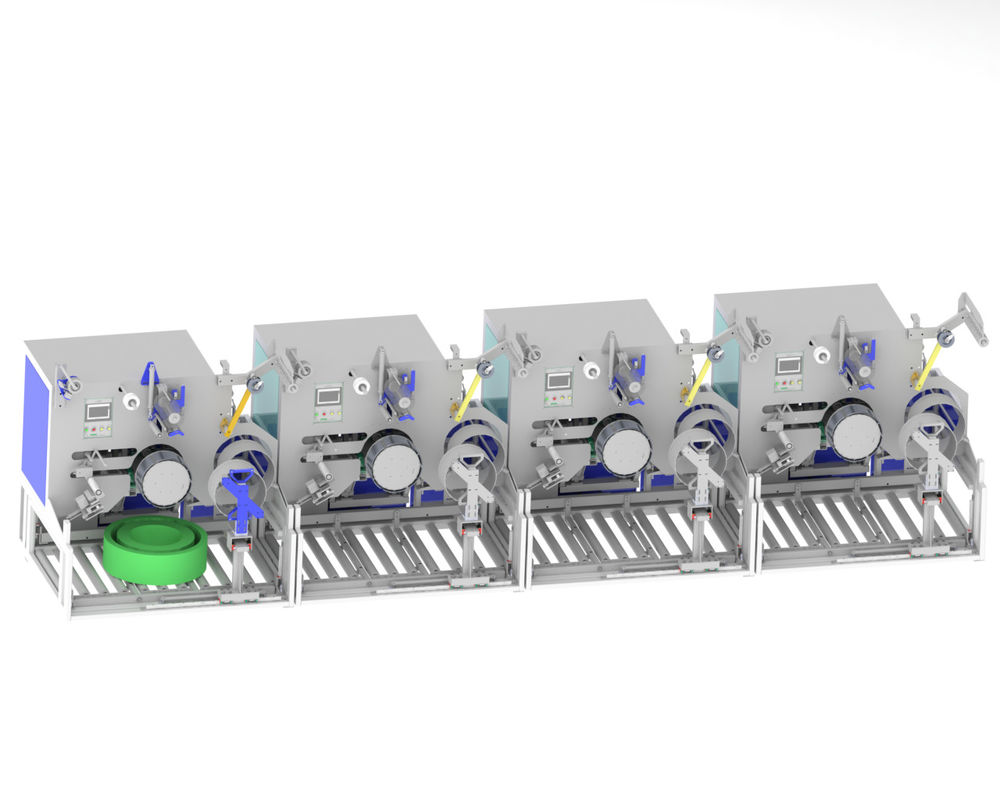

Máy quấn đai PET tự động CQA800F

Tóm tắt

  CQA800F phù hợp với một trong sáu, một trong tám dây chuyền sản xuất đai PET với việc sử dụng cánh tay robot.

  Máy quấn đai của CQA800F được sử dụng để quấn đai song song trực tiếp từ máy đùn.

  Các hệ thống hoạt động độc lập sau khi vật liệu được đưa vào thủ công. Chúng có thể được tích hợp vào toàn bộ nhà máy sản xuất tự động. Chúng quấn đai pet với chiều rộng từ 9~32mm tùy thuộc vào cấu hình.

  Khi một gói quấn đạt đến chu vi mong muốn, nó được bọc bằng màng bởi máy quấn tích hợp và được lật bởi hệ thống vận chuyển tích hợp từ máy quấn xuống băng tải con lăn bên dưới. Một ống quấn mới được cấp từ hộp chứa cùng một lúc và gói tiếp theo được quấn hoàn toàn tự động.

  Các máy được phát triển để hoạt động liên tục. Thiết kế nhỏ gọn cho phép sử dụng ngay cả trong không gian hạn chế.

Sự thật và ưu điểm

1. Máy quấn đai PET hoàn toàn tự động cho đai từ 9 đến 32 mm, với đường kính gói bên ngoài là 820 mm
2. Hệ thống băng tải để vận chuyển gói hàng tự động
3. Thiết bị bọc màng để bọc gói hàng tự động
4. Thiết bị đầu cuối đầu vào trung tâm với quản lý công thức
5. Có thể đạt được việc quấn hoàn toàn tự động có hoặc không có lõi giấy

Chi tiết kỹ thuật

Thiết bị cơ bản

1. Điều khiển Dancer để kiểm soát độ căng đai và tốc độ quấn không đổi, Động cơ servo kép
2. Đặt 2 hoặc 3 điểm được điều khiển bằng điện tử chính xác với độ uốn đai tối thiểu
3. Trục gá trải lamella khí nén để thay đổi ống chỉ nhanh chóng
4. Hộp chứa ống
5. Kệ chứa ống chỉ
6. Bộ phân phối màng tự động
7. Hai chế độ đo: trọng lượng và mét

Đai PETHệ thống xếp pallet tự động

Chương trình xếp pallet:

A: OD đai 600MM, chiều cao 150MM, trọng lượng 20KG, 1 lớp 4, phân tách bằng bìa cứng, lên đến 12 lớp.

B: OD đai 800MM, chiều cao 190MM, trọng lượng 75KG, 1 lớp 2, phân tách bằng bìa cứng, lên đến 7 lớp.

Mô hình cánh tay robot: JZJ160A-270

Tốc độ: 40 giây mỗi cuộn, một hệ thống xếp pallet tự động có thể phù hợp với tối đa 2 bộ trong số 8 dây chuyền sản xuất đai PET.

Kích thước nền bìa cứng: chiều dài 1240mm x chiều rộng 1240mm x chiều cao 1500mm

Kích thước băng tải định vị: chiều dài 3220mm x chiều rộng 1170mm x chiều cao 680mm

Đế cánh tay robot: chiều dài 700mm x chiều rộng 700mm x chiều cao 1000mm

Sau khi thành phẩm đến vị trí định vị của băng tải, cánh tay robot sẽ gắp thành phẩm lên pallet cho đến khi đầy một lớp. Sau đó, cánh tay robot nhặt pallet thành phẩm bìa cứng từ pallet bìa cứng và lặp lại hành động cho đến khi pallet thành phẩm được xếp chồng lên nhau.
