Thông tin chi tiết sản phẩm:
|
| Phạm vi chiều rộng: | 9-32mm | Phạm vi đường kính bên trong: | 250mm/400mm |
|---|---|---|---|
| căng thẳng quanh co: | Điều chỉnh | Khả năng cuộn: | Lên tới 80kg |
| Chiều rộng dây đeo: | 9mm-32mm | Động cơ: | Động cơ servo kép |
| định cấu hình: | Tiêu chuẩn hoặc tùy chỉnh | Loại bao bì: | Hộp gỗ |
| Độ dày: | 0,5mm-1,3mm | Bảo hành: | 1 năm |

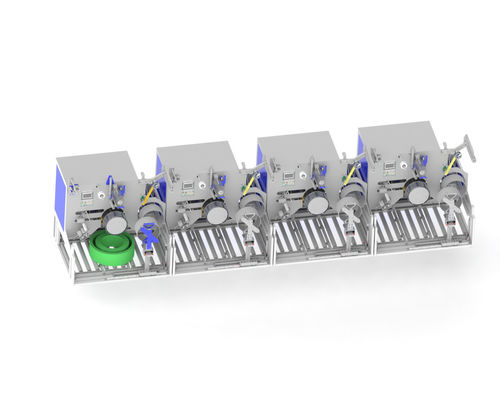

CQA800F phù hợp với một trong sáu, một trong tám dây chuyền sản xuất dây đai PET với việc sử dụng cánh tay robot.
Máy cuộn dây đai của CQA800F được sử dụng để cuộn dây đai song song trực tiếp từ máy ép.
Các hệ thống hoạt động độc lập một khi vật liệu đã được áp dụng bằng tay. Chúng có thể được tích hợp vào nhà máy sản xuất toàn bộ hoàn toàn tự động.
Với chiều rộng 9 ~ 32mm tùy thuộc vào cấu hình.
Một khi một gói cuộn đã đạt được chu vi mong muốn,Nó được bọc bằng phim bởi bộ lăn tích hợp và được lăn bởi hệ thống vận chuyển tích hợp từ bộ lăn xuống máy vận chuyển cuộn bên dướiMột ống cuộn mới được cung cấp từ tạp chí cùng một lúc và gói tiếp theo được cuộn hoàn toàn tự động.
Máy được phát triển để hoạt động liên tục. Thiết kế nhỏ gọn cho phép sử dụng ngay cả trong không gian kín.
Thực tế và lợi thế
Máy cuộn dây PET hoàn toàn tự động cho dây đai từ 9 đến 32 mm, với đường kính bao bì bên ngoài 820 mm
hệ thống vận chuyển cho vận chuyển gói hàng tự động
Thiết bị bọc phim để bọc gói tự động
đầu cuối đầu vào trung tâm với quản lý công thức
Lôi hoàn toàn tự động có thể đạt được với hoặc không có lõi giấy
| CQA800F | |
| Tốc độ cuộn | 50 250 m/min |
| Tốc độ nhặt tối đa | 350 m/min |
| Tốc độ xoay trục tối đa | 500 m/min |
| Chiều dài dây đai | 9~32mm |
| Chiều dài đường ngang | 50~200mm |
| Chiều kính nòng | 406mm hoặc tùy chỉnh |
| Chiều kính bao bì tối đa | 820 mm |
Thiết bị cơ bản
Điều khiển Dancer để điều khiển một căng dây đai liên tục và tốc độ cuộn, Động cơ servo kép
Đặt chính xác, được điều khiển điện tử 2 hoặc 3 điểm với độ cong dây đai tối thiểu của dây đai
Máy phun lamella khí nén để thay đổi dây cuộn nhanh
Tạp chí tay áo
Tiền gửi Bobbin
Máy phân phối phim tự động
Hai chế độ đo: trọng lượng và mét
Cấu hình chính mặc định
1) Động cơ: Wuxi Xinjie động cơ chính 1.5KW, tỷ lệ tốc độ: 1:8, động cơ servo,
Động cơ Wuxi Xinjie Traverse: Động cơ phụ trợ 400W
3) Các thành phần khí nén: van điện và máy đo áp suất: Đài Loan Yadeke, xi lanh: Donghao Pneumatic (Wenzhou)
4)Cảm biến và ánh sáng gần / tắt: Hàn Quốc Alto Nicks
Tùy chọn
1)Động cơ: Siemens động cơ chính 1.5KW, tỷ lệ tốc độ: 1:8, động cơ servo,
Động cơ Siemens Traverse: Động cơ phụ trợ 400W
2)PLC: Siemens màn hình cảm ứng: Siemens cảm ứng Contactor: Schneider
3) Các thành phần khí nén: (Nhật Bản hoặc nhãn hiệu châu Âu)
4)Cảm biến và ánh sáng gần / tắt: Hàn Quốc Alto Nicks
Dây đai PETHệ thống sản xuất nhựa tự động
Chương trình pha lê:
A: Dây dây OD 600MM, chiều cao 150MM, trọng lượng 20KG, 1 lớp 4, được tách bởi ván, tối đa 12 lớp.
B: Đan O.D. 800MM, chiều cao 190MM, trọng lượng 75KG, 1 lớp của 2, giấy tách, lên đến 7 lớp.
Mô hình cánh tay robot: JZJ160A-270
Tốc độ: 40 giây mỗi cuộn, một hệ thống palletizing tự động có thể phù hợp với tối đa 2 bộ của một trong 8 dây chuyền sản xuất PET.
Kích thước nền tảng ván: chiều dài 1240mm x chiều rộng 1240mm x chiều cao 1500mm
Kích thước dây chuyền vận chuyển vị trí: chiều dài 3220mm x chiều rộng 1170mm x chiều cao 680mm
Cơ sở cánh tay robot: chiều dài 700mm x chiều rộng 700mm x chiều cao 1000mm
Sau khi sản phẩm hoàn thành đến vị trí của băng chuyền, cánh tay robot nắm lấy sản phẩm hoàn thành lên pallet cho đến khi một lớp đầy.Bàn tay robot sau đó nhặt palet sản phẩm hoàn chỉnh bằng giấy từ palet giấy và lặp lại hành động cho đến khi palet sản phẩm hoàn chỉnh được xếp chồng lên nhau.
