PET STRAP máy cuộn tự động MAX80KG mỗi cuộn dây thân thiện được sử dụng với hệ thống palletizing tự động

PET STRAP máy cuộn tự động MAX80KG mỗi cuộn dây thân thiện được sử dụng với hệ thống palletizing tự động

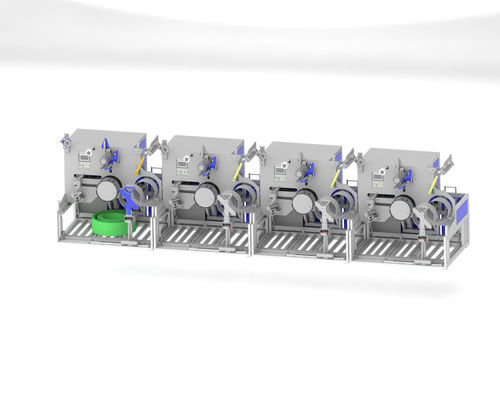

Máy cuộn dây PET tự động CQA800F

Tóm tắt

CQA800F phù hợp với một trong sáu, một trong tám dây chuyền sản xuất dây đai PET với việc sử dụng cánh tay robot.

Máy cuộn dây đai của CQA800F được sử dụng để cuộn dây đai song song trực tiếp từ máy ép.

Các hệ thống hoạt động độc lập sau khi vật liệu được áp dụng bằng tay. Chúng có thể được tích hợp vào nhà máy sản xuất toàn bộ hoàn toàn tự động.Họ cuộn dây đeo thú cưng với chiều rộng 9 ~ 32mm tùy thuộc vào cấu hình.

Một khi một gói cuộn đã đạt được chu vi mong muốn,Nó được bọc bằng phim bởi bộ lăn tích hợp và được lăn bởi hệ thống vận chuyển tích hợp từ bộ lăn xuống máy vận chuyển cuộn bên dướiMột ống cuộn mới được cung cấp từ tạp chí cùng một lúc và gói tiếp theo được cuộn hoàn toàn tự động.

Máy được phát triển để hoạt động liên tục. Thiết kế nhỏ gọn cho phép sử dụng ngay cả trong không gian kín.

Thực tế và lợi thế

1. Máy cuộn dây PET hoàn toàn tự động cho dây đai từ 9 đến 32 mm, với đường kính bao bì bên ngoài 820 mm
2. Hệ thống vận chuyển hàng hóa tự động
3. Thiết bị bọc phim để bọc gói tự động
4. Máy đầu vào trung tâm với quản lý công thức
5. Lôi hoàn toàn tự động có thể đạt được với hoặc không có lõi giấy

Chi tiết kỹ thuật

Thiết bị cơ bản

1. Điều khiển Dancer để điều khiển một căng dây đai liên tục và tốc độ cuộn, Động cơ servo kép
2. Đặt chính xác, được điều khiển điện tử 2 hoặc 3 điểm với độ cong dây đai tối thiểu của dây đai
3. Máy phun lamella khí nén để thay đổi dây chuyền nhanh
4. Tạp chí tay áo
5. Tiền gửi Bobbin
6. Máy phân phối phim tự động
7. Hai chế độ đo: trọng lượng và mét

Dây đai PETHệ thống sản xuất nhựa tự động

Chương trình pha lê:

A: Dây dây OD 600MM, chiều cao 150MM, trọng lượng 20KG, 1 lớp 4, được tách bởi ván, tối đa 12 lớp.

B: Đan O.D. 800MM, chiều cao 190MM, trọng lượng 75KG, 1 lớp của 2, giấy tách, lên đến 7 lớp.

Mô hình cánh tay robot: JZJ160A-270

Tốc độ: 40 giây mỗi cuộn, một hệ thống palletizing tự động có thể phù hợp với tối đa 2 bộ của một trong 8 dây chuyền sản xuất PET.

Kích thước nền tảng ván: chiều dài 1240mm x chiều rộng 1240mm x chiều cao 1500mm

Kích thước dây chuyền vận chuyển vị trí: chiều dài 3220mm x chiều rộng 1170mm x chiều cao 680mm

Cơ sở cánh tay robot: chiều dài 700mm x chiều rộng 700mm x chiều cao 1000mm

Sau khi sản phẩm hoàn thành đến vị trí của băng chuyền, cánh tay robot nắm lấy sản phẩm hoàn thành lên pallet cho đến khi một lớp đầy.Bàn tay robot sau đó nhặt palet sản phẩm hoàn thành từ palet giấy và lặp lại hành động cho đến khi palet sản phẩm hoàn thành được xếp chồng lên nhau.
